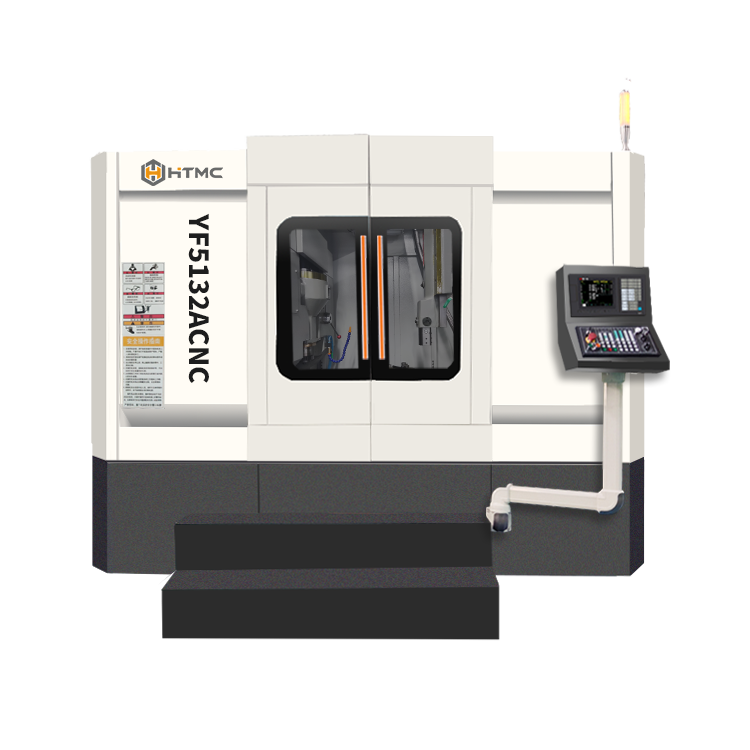

Новый продукт компании YF5132A CNC CONSE вставка CNC Composite Stacken

Композитные инструменты YF5132ACNC клавиша зубного вставки можно использовать для примерно и завершить композитную обработку внутренних и наружных шестерни, с двумя соединенными, много соединенными шестернями и клавишами деталей. Этот станок является фиксированным продуктом нашей компании. В настоящее время он широко используется в различных типах зубов диска, зубов вала и т. Д. Особенно подходит для крупномасштабного производства и использования в производственных отраслях, таких как инженерный механизм, горнодобывающая техника, автомобили, тракторы и авиацию, а также может использоваться для производства и обработки в производство и обработки в производство.

Общая планировка и структура машинного инструмента являются разумными, с хорошей производительностью, простым в эксплуатации и ремонтом, а также легко включать в производственную автоматическую линию. Он состоит из основных компонентов, таких как базовый слой, левый и правый колонны, продольные слайд-пластины, встроенный груз, коробка передач, держатель инструментов, зубчатая подушка и вращающаяся головка.

Валы движения станка непосредственно контролируются независимыми сервоприводами переменного тока и имеют характеристики короткой цепочки передачи, хорошей жесткости передачи и высокой точности передачи. Вся машина принимает сервопривод AC и управление ЧПУ. Инструмент может автоматически останавливаться, а внутренняя и внешняя обработка зубов может достичь автоматического цикла. Грубая и тонкая обработка может достичь автоматического изменения скорости, что делает использование резки более разумным, что способствует повышению точности, отделки поверхности и эффективности производства. Он может реализовать одноразовое зажим деталей, а станок может реализовать автоматическую передачу обработки деталей слева направо и автоматически завершать композитную обработку вставки деталей и вставку ключей.

В станок -инструменте используется скользящая пластина (рабочая таблица) для перемещения для достижения радиального кормления и быстрого обращения, а левые и правые столбцы симметрично фиксируются; Парень для держателя инструмента установлена ​​перед колонкой подключаемого модуля, а на нем установлена ​​коробка передач. Скорость хода инструментального вала контролируется двигателем сервопривода через синхронный ремень для достижения непрерывного изменения скорости. Регулируя эксцентриситет диска коленчатого вала, ход оси инструмента может быть отрегулирован, а положение обработки инструментов можно отрегулировать с помощью резьбы шарикового стержня. Ось C стержня инструмента и ось B вербовки управляется сервоприводом AC. Во время обработки скорость подачи, время цикла и глубина резки могут быть установлены произвольно, а автоматическое изменение скорости может быть достигнуто при обработке грубой отделки. Строитель использует кулачку и ролик для привлечения держателя инструмента для качания, осознавая радиальное инструмент внутренних и внешних шестерни.

Перед колонкой ключа устанавливается качающаяся головка, которая прикреплена к колонке, а в головке приводится скользящая подушка и направляющий механизм руководителя. Сервомотор управляет кривошином, чтобы повернуть через двухэтапное снижение скорости шкива, тем самым приводя к скользящей подушке, чтобы ответить взаимностью вверх и вниз. Вставка ножа и вставка ножа установлены под раздвижной подушкой, чтобы облегчить выравнивание ножа при вставке и разрезании подвода.

Строительный инструмент имеет разумную структуру, короткую цепочку передачи, хорошую жесткость и надежную точность. Он имеет полные функции и широкую адаптивность, что делает его идеальным оборудованием для обработки шестерни и ключей различных материалов.
