Шлотинг -машина
HantaiJialink

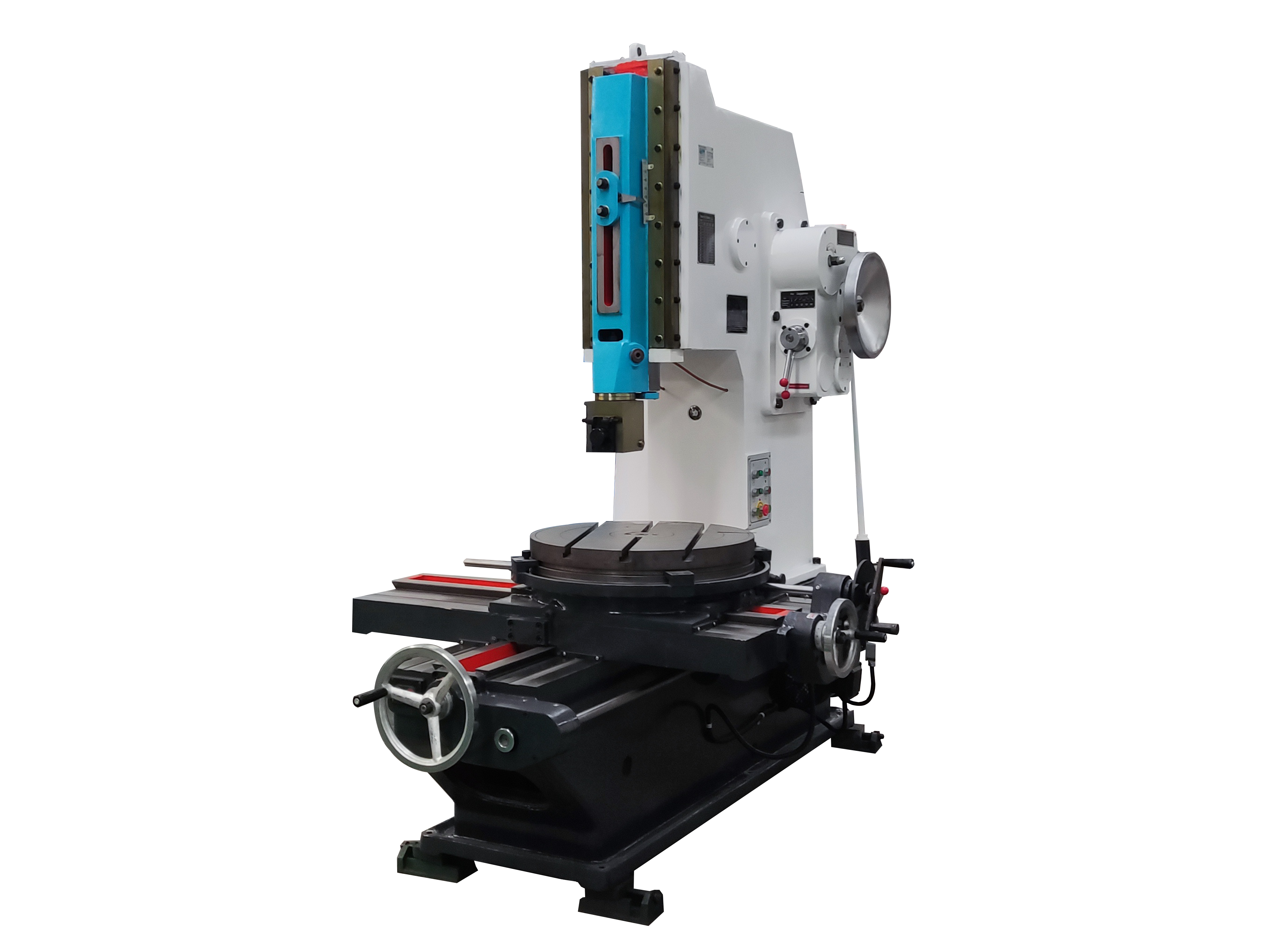

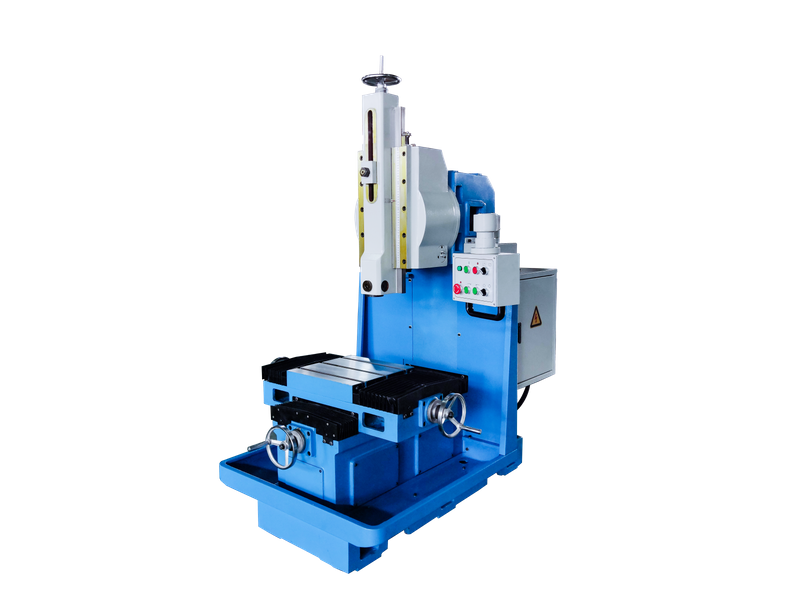

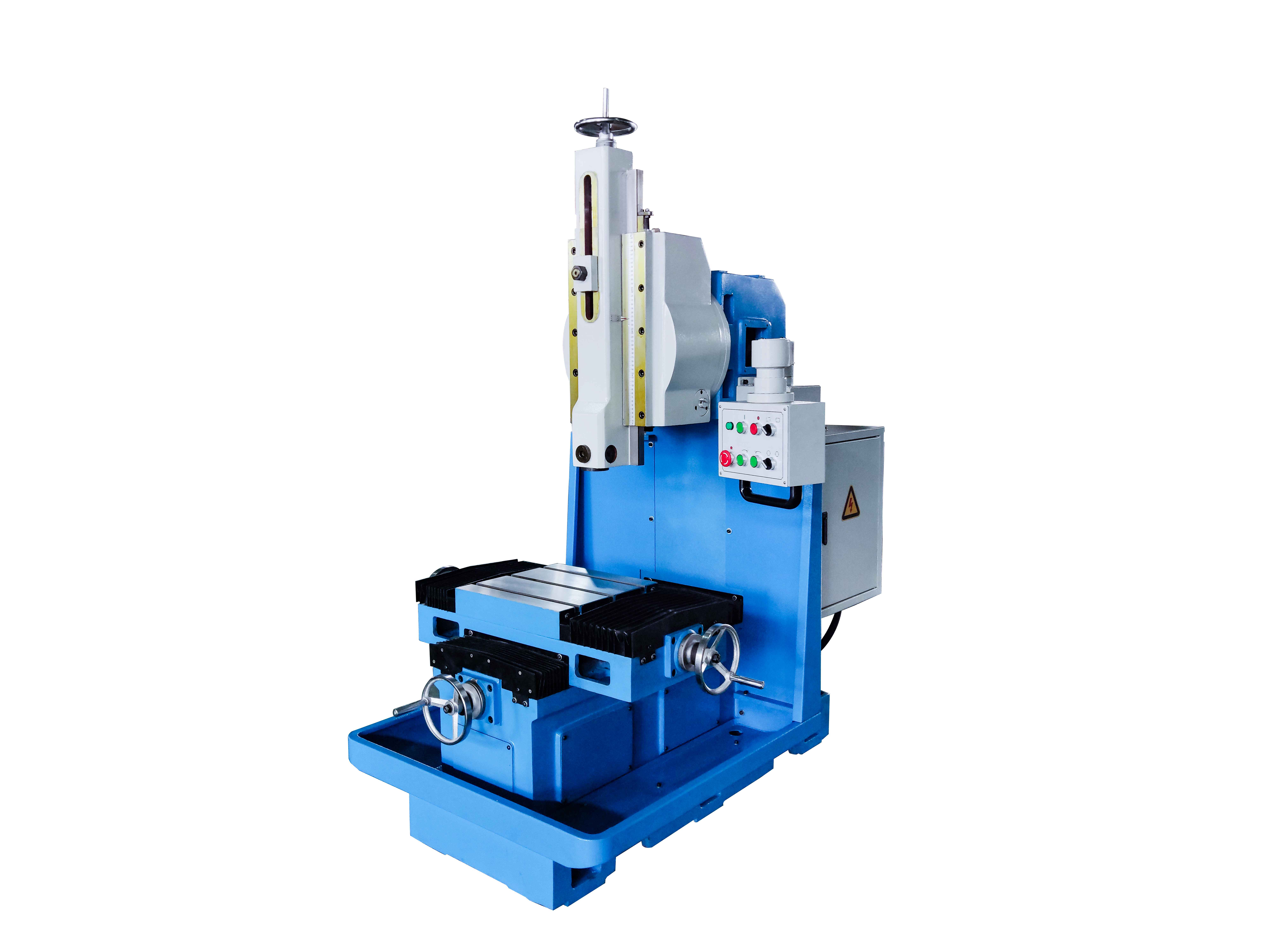

BQ5020 Слотовая машина
Основные параметры
ПРОЕКТ | ЕДИНИЦА | П Араметра | R Emarks |
Максимальная длина интерполяции | мм | 200 | |
Максимальный вес заготовки | КГ | 400 | |
Максимальная сила резки | N | 5500 | |
Количество круглых поездок в минуту для ползунка | N/мин | 33-58 | |
Отрегулируйте расстояние оперативной памяти вертикально | мм | 280 | |
Размер Workbench | мм | 360*360 | |
Расстояние между опорной поверхностью головки ножа и предплечьем кровати | мм | 407 | |
Расстояние от рабочего стола до нижнего конца слайд -рамы | мм | 550 | |
Максимальное продольное расстояние от рабочей кости | мм | 290 | |
Максимальное расстояние бокового движения от верстака | мм | 300 | |
Диапазон продольного и поперечного моторизованного подачи рабочего стола | |||
Диапазон подачи вращения мотора рабочего стола | |||
Основная мощность двигателя | КВт | 1,5-2,2 | |
Основная скорость двигателя | 940/1400 об/мин | ||
Размеры контура станка | мм | 1200*1600*1700 | |
Чистый вес/весовой вес машинного инструмента (приблизительно) | КГ | 1200 |

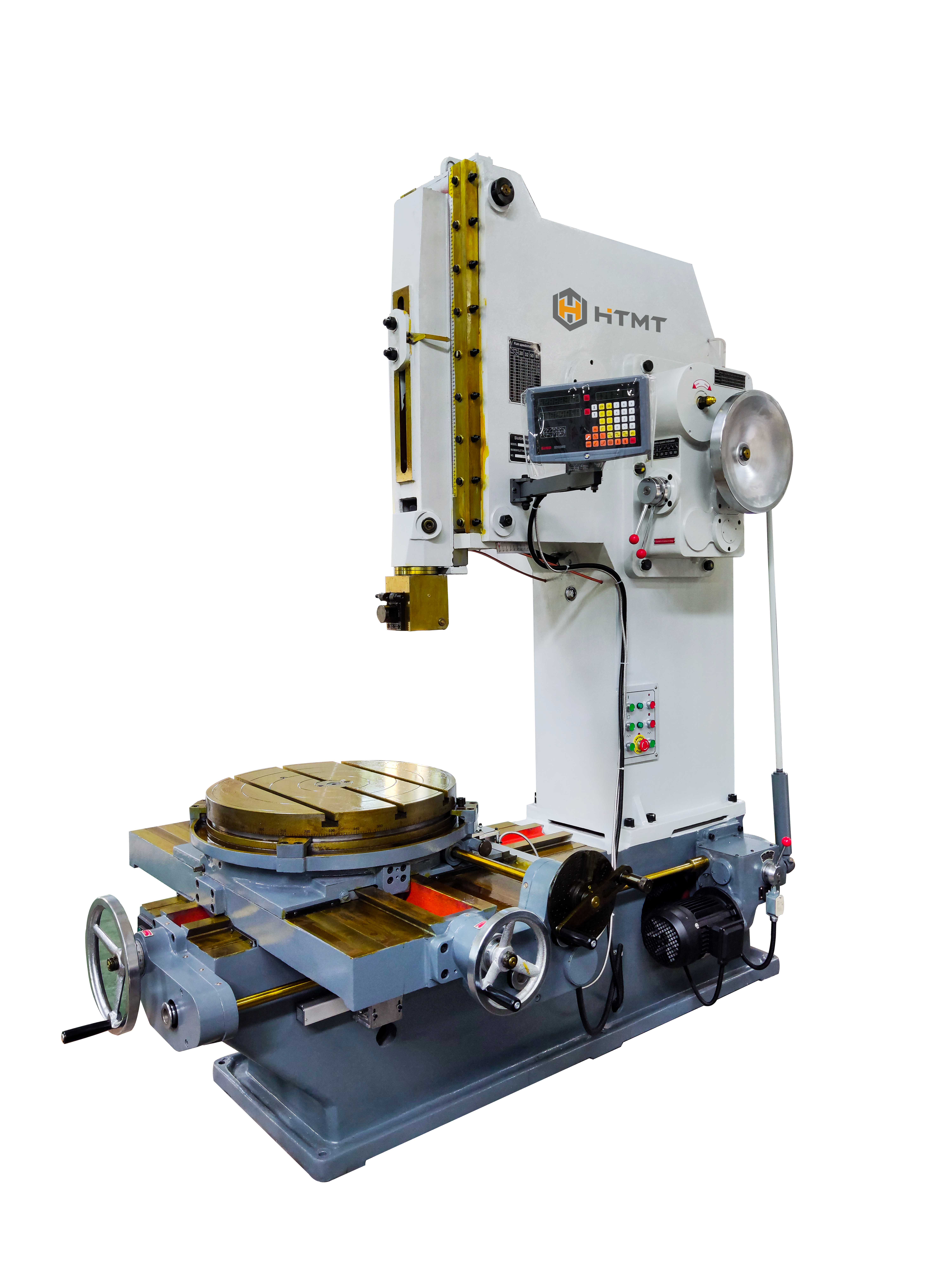

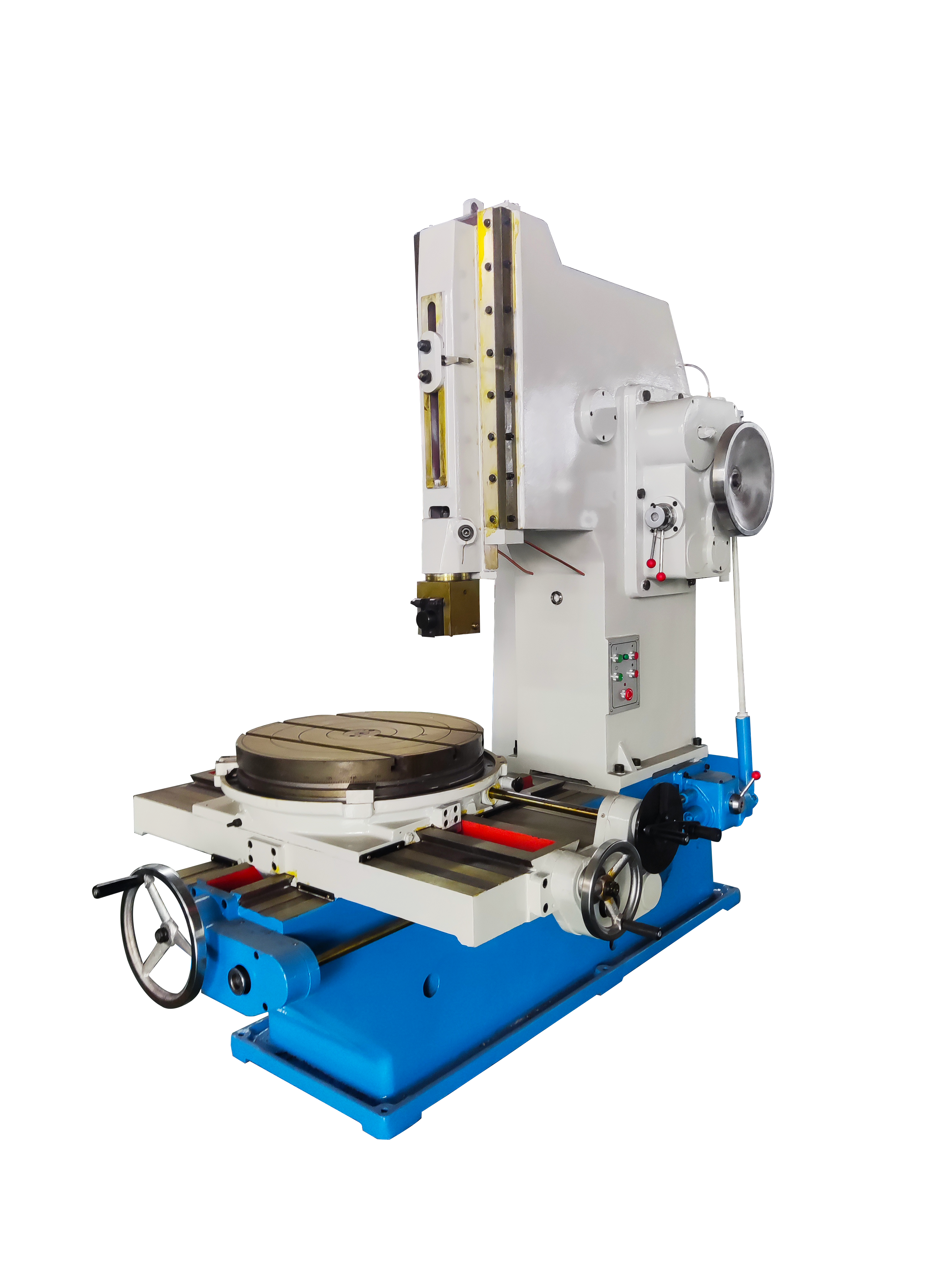

B5020/5032/5040 Слоте
Основные параметры
Проект | B5020 | B5032/5040 |
Максимальная длина интерполяции | 200 мм | 320/400 мм |
Максимальный вес заготовки | 400 кг | 500 кг |
Максимальная сила резки | 5500N | 7500N |
Количество круглых поездок в минуту для ползунка | 32; 50; 80; 125 | 20; 32; 50; 80 |
Отрегулируйте расстояние оперативной памяти вертикально | 230 мм | 315 мм |
Размер Workbench | 500 мм | 630 мм |
Расстояние между опорной поверхностью головки ножа и предплечьем кровати | 485 мм | 600 мм |
Расстояние от рабочего стола до нижнего конца слайд -рамы | 320 мм | 490/690 мм |
Максимальное продольное расстояние от рабочей кости | 400maneuver | 480maneuver |
Максимальное расстояние бокового движения от верстака | 450maneuver | 480maneuver |
Диапазон продольного и поперечного моторизованного подачи рабочего стола | 0,08*1,21 мм | 0,08-1,21 мм |
Диапазон подачи вращения мотора рабочего стола | 0,052-0,783DEG | 0,052-0,783DEG |
Основная мощность двигателя | 3 кВт | 4 кВт |
Основная скорость двигателя | 1430rpm | 960rpm |
Размеры контура станка | 1916*1305*1995 мм | 2180*1505*2285 мм |
Чистый вес/весовой вес машинного инструмента (приблизительно) | 2200 кг | 3200 кг |

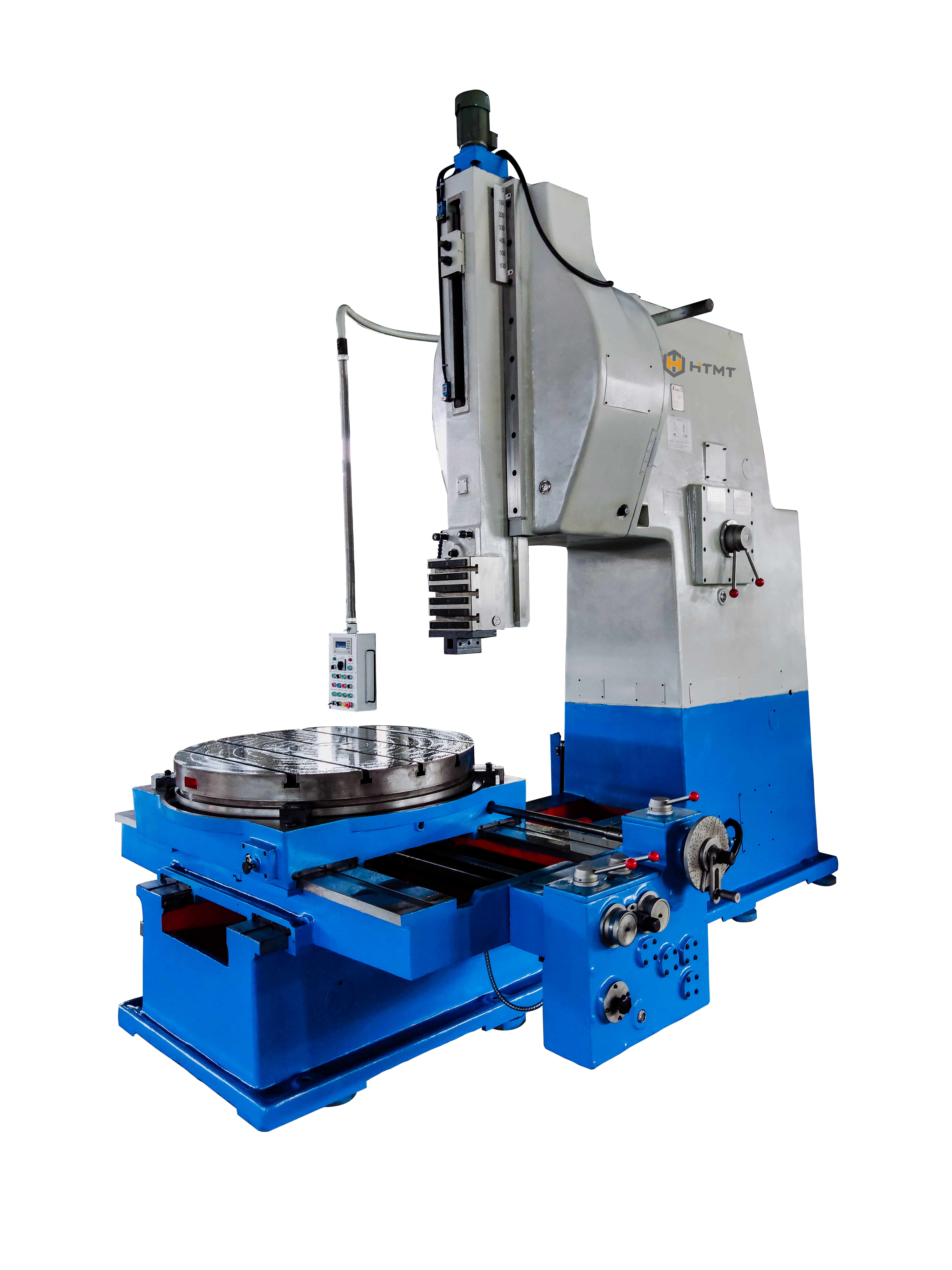

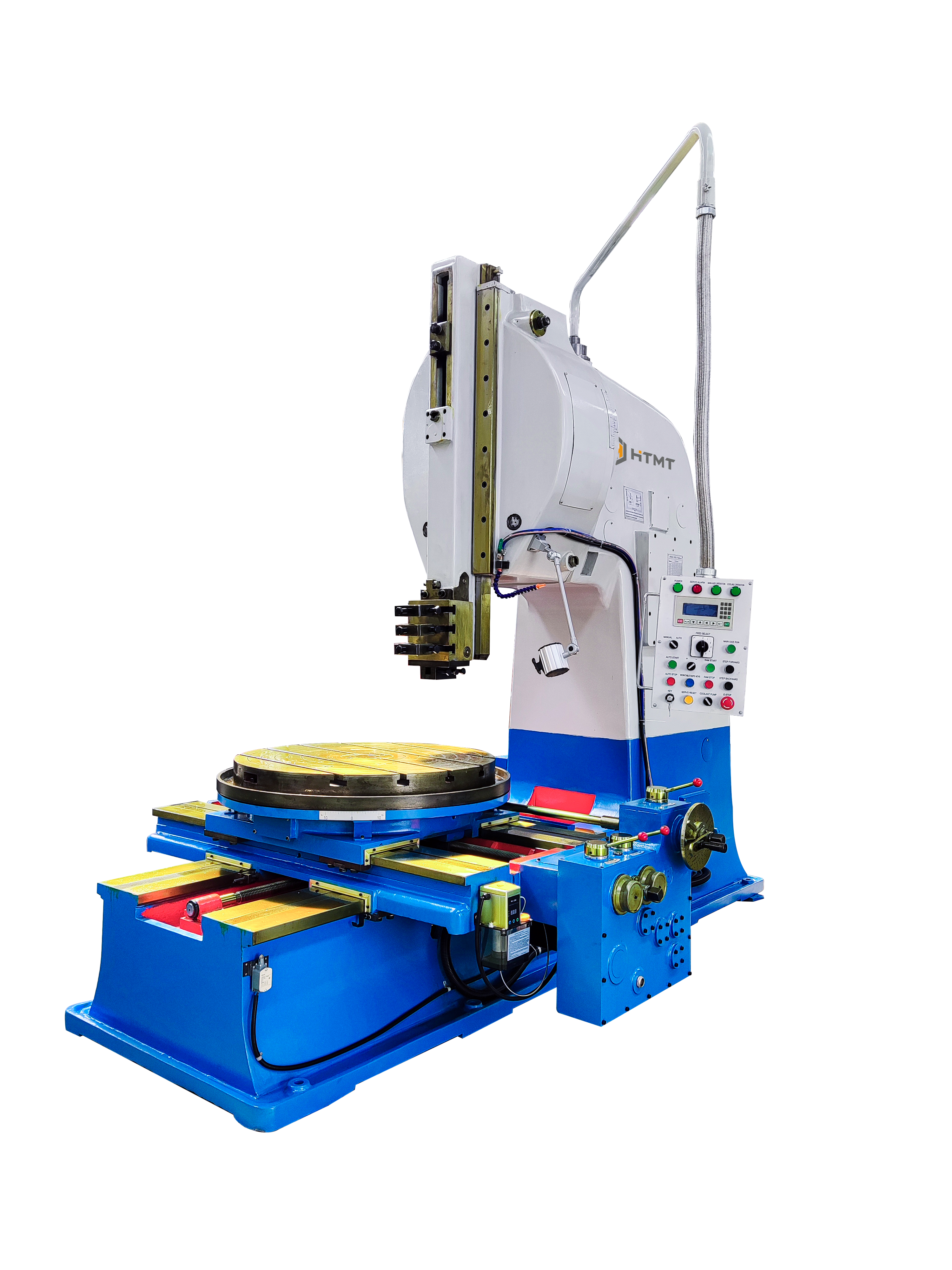

B5050/5063/50100/50125 Слотовая машина
Основные параметры
Проект | B5050/5063 | B50100/50125 |
Максимальная длина интерполяции | 500/630 мм | 1000/1250 мм |
Максимальный вес заготовки | 2000 кг | 4000/4500 кг |
Максимальная сила резки | 16000/20000n | 24500N |
Количество круглых поездок в минуту для ползунка | 9; 12,5; 18; 25; 36; 50 | Скорость резки |
Отрегулируйте расстояние оперативной памяти вертикально | 430/650 мм | 840/1020 мм |
Размер Workbench | 1000/1120 мм | 1250/1400 мм |
Расстояние между опорной поверхностью головки ножа и предплечьем кровати | 990/1100 мм | 1120/1160 мм |
Расстояние от рабочего стола до нижнего конца слайд -рамы | 740/800 мм | 1140/1650 мм |
Максимальное продольное расстояние от рабочей кости | 660/1000 мм | 1200/1400 мм |
Максимальное расстояние бокового движения от верстака | 1000/700 мм | 1000/1120 мм |
Диапазон продольного и поперечного моторизованного подачи рабочего стола | 0,1-1,2 мм | 0,2-5/0,2-3 мм |
Диапазон подачи вращения мотора рабочего стола | 3'-36 'град/за | 0,4-10 мм |
Основная мощность двигателя | 7,5/11 кВт | 30/37 кВт |
Основная скорость двигателя | 1400 об / мин | Бесслокое изменение скорости |
Размеры контура станка | 3480*2085*3307 | 4400*2830*5730 |
Чистый вес/весовой вес машинного инструмента (приблизительно) | 10.3/11t | 22/26т |
